| Especificações | ||||
| Tipo de módulo | JKM540M-72HL4-V | JKM545M-72HL4-V | JKM550M-72HL4-V | JKM555M-72HL4-V |
| Potência máxima (Pmax) | 540WP | 545WP | 550WP | 555WP |
| Potência máxima tensão (PDV) | 40.70V | 40.80V | 40.90V | 40.99V |
| Potência máxima de corrente (Imp) | 13.27A | 13.36A | 13.45A | 13.54A |
| Circuito aberto de tensão (COV) | 49.42V | 49.52V | 49.62V | 49.72V |
| Corrente de curto circuito (ISC) | 13.85A | 13.94A | 14.03A | 14.12A |
| Eficiência do módulo STC (%) | 20,90% | 21.10% | 21.29% | 21.48% |
| Temperatura operacional(C) | -40 ºC a +85ºC | |||
| O Máximo de tensão do sistema | 1000/1500VDC (IEC) | |||
| Série máxima a classificação do fusível | 25A | |||
| Tolerância de energia | 0~+3% | |||
| Coeficientes de temperatura de Pmáx | -0,35%/ºC | |||
| Coeficientes de temperatura dos COV | -0,28%/ºC | |||
| Coeficientes de temperatura de ISC | 0,048%/ºC | |||
| Características mecânicas | ||||
| Tipo de célula | P tipo mono-cristalina | |||
| Número de células | 144 (6×24) | |||
| Dimensões | 2278×1134×35mm | |||
| Peso | 28 kg (61.73 lb) | |||
| Vidro dianteiro | 3,2Mm,Revestimento anti-reflexo, Transmissão de Alta e Baixa ferro, vidro temperado | |||
| Frame | O alumínio anodizado ligas | |||
| A caixa de junção | Pi68 classificados | |||
| Cabos de saída | TUV 1×4,0mm2 (+): 400mm , (-): 200mm ou Comprimento personalizado | |||
| Configuração de embalagem | ||||
| 31pcs/paletes, 62pcs/pilha, 620hp/ 40'HQ contentor | ||||
1Qual é a faixa de potência dos módulos fotovoltaicos Jinko apresentados?
A potência máxima nominal desta série de módulos fotovoltaicos da Jinko varia entre 540Wp e 555Wp, dependendo do modelo selecionado (JKM540M a JKM555M).
2Qual é a eficiência dos painéis solares desta linha?
A eficiência do módulo sob as Condições Padrão de Teste (STC) varia de 20,90% (para o modelo de 540W) até 21,48% (para o modelo de 555W).
3Quais são as dimensões físicas e o peso de cada módulo?
Cada painel possui as dimensões de 2278 × 1134 × 35 mm e o seu peso individual é de aproximadamente 28 kg (61.73 lb).
4De que tipo de células são fabricados esses módulos?
Estes painéis são compostos por 144 células (em uma disposição de 6×24) do tipo monocristalino de classificação P (P tipo mono-cristalina).
5Como é estruturada a proteção contra intempéries e o vidro dianteiro?
O painel conta com uma caixa de junção classificada como Pi68 (IP68) e um vidro temperado dianteiro de 3,2 mm com revestimento anti-reflexo e baixo teor de ferro, montado sobre uma liga de alumínio anodizado.

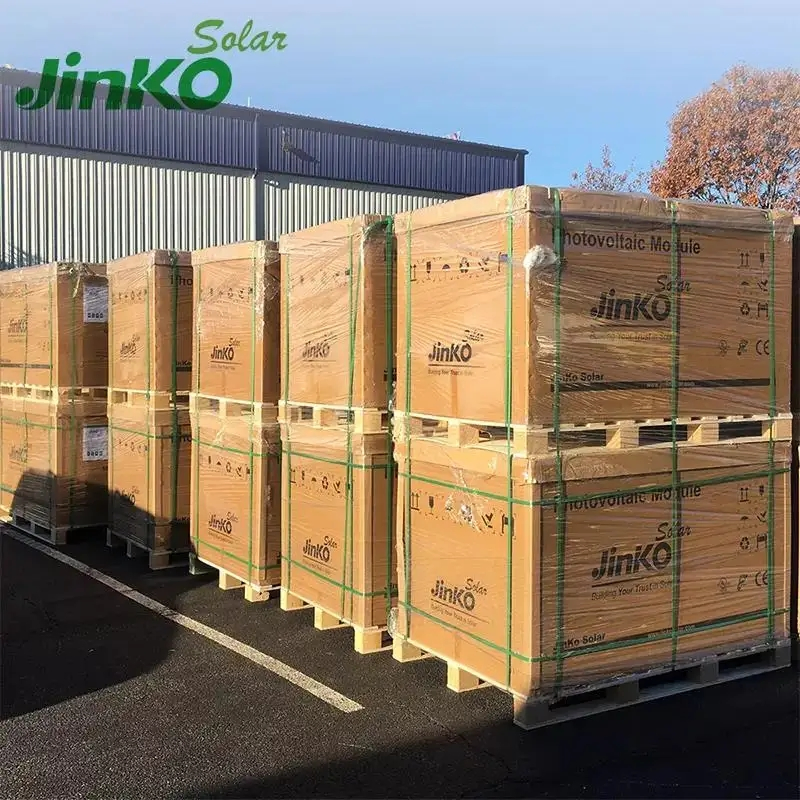

6Qual a capacidade de embalagem de um contêiner de transporte?
A configuração de transporte padrão inclui 31 peças por palete, totalizando 62 peças por pilha e um total de 620 peças por contêiner de 40 pés HQ.
