| Coeficientes de temperatura de ISC (%) ℃ | 0.052 | Carga de prisão permitida | 5400 Pa. |
| Coeficientes de temperatura de VOC (%) ℃ | -0,29 | Tipo de caixa de derivação | IP68, 3 díodos |
| Coeficientes de temperatura de Pmax (%) ℃ | -0,38 | Tampa dianteira | Vidro temperado de 3,2 mm (0,13 polegadas) com revestimento ar |
| Temperatura nominal da célula (NOCT) | 45 ± 2 ° C | Tipo de cabo e conector | 4mm², 300 mm de comprimento; compatível com MC4 |
| Temperatura do módulo de funcionamento | - 40 ° C a 85 ° C | Apoio (tipo de marca) | TPT |
| Tolerância de potência | ± 3% | Condições de teste padrão | 1000 W/m2, temperatura da célula 25 ° C, AM1.5; |
| Capacidade máxima de carga da superfície | 2400 Pa | Estrutura | Liga de alumínio anodizado |

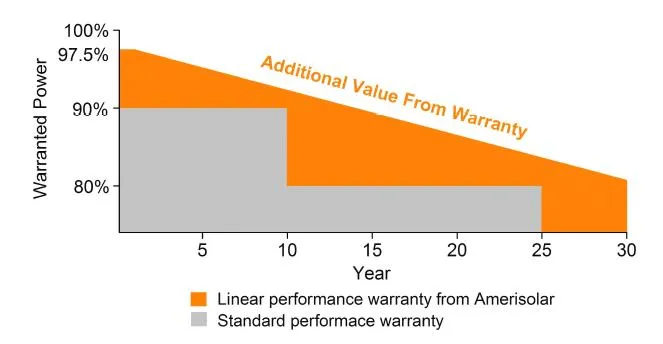

| Garantia | 20 anos de garantia de produto, 30 anos de garantia de saída de potência linear | ||
A seguir, são apenas os modelos convencionais, é bem-vindo ao design com base nos requisitos do cliente.
| MODO | Potência (W) | Tamanho das células (mm) | Número de células | Eficiência do módulo | Corrente Imp (A) | Tensão Vmp (V) | Corrente Isc (A) | Tensão Voc (V) | Cabo com conector |
|---|---|---|---|---|---|---|---|---|---|

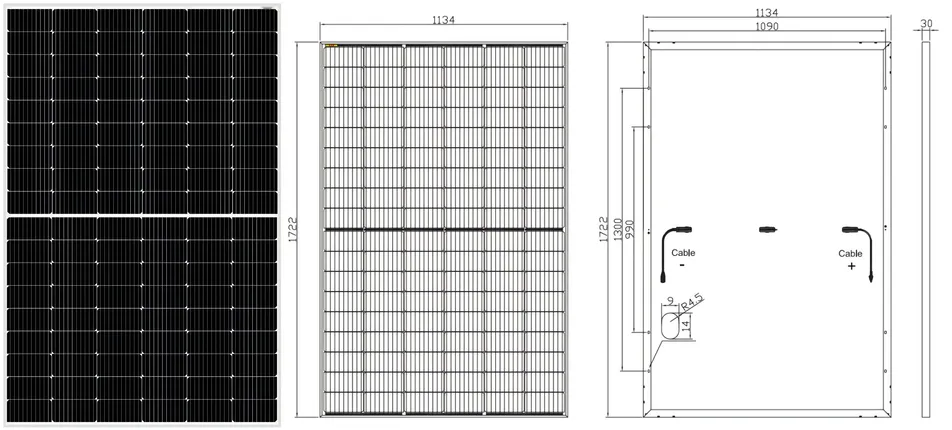

| 7M108N-HC415 | 415 W | 182 * 91 | 6 * 9 * 2 | 21.25% | 13.20 | 31.44 | 13.97 | 37.83 | 4 mm2, retrato: 300 mm; paisagem: 1200 mm |
| 7M108N-HC420 | 420 W | 21.51% | 13.28 | 31.63 | 14.05 | 38.02 | |||
| 7M108N-HC425 | 425 W | 21.75% | 13.36 | 31.81 | 14.13 | 38.21 | |||
| 7M108N-HC430 | 430 W | 22.02% | 13.44 | 31.99 | 14.21 | 38.40 | |||
| 7M108N-HC435 | 435 W | 22.28% | 13.53 | 32.16 | 14.34 | 38.59 | |||
| 7M108N-HC440 | 440 W | 22.53% | 13.62 | 32.31 | 14.44 | 38.78 | |||

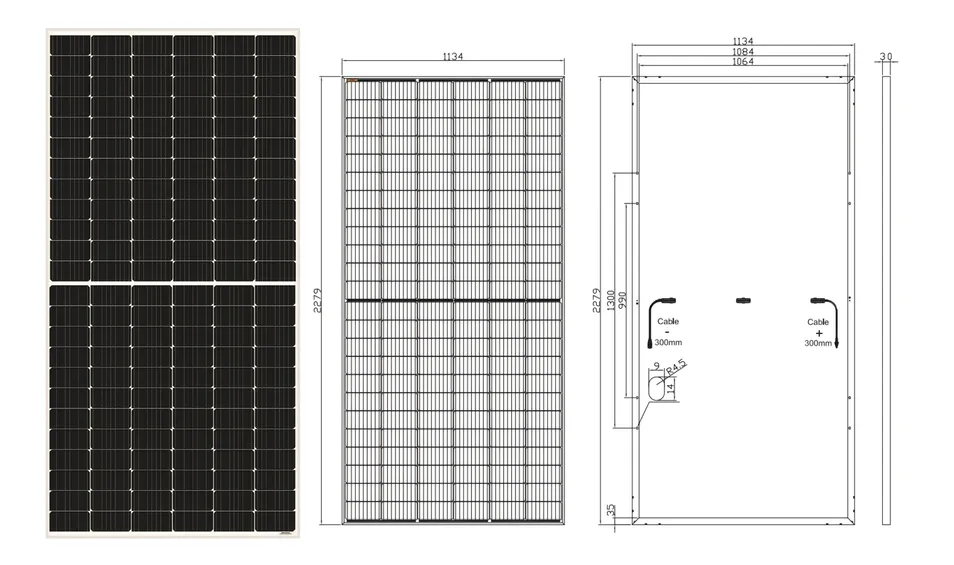

| 7M144N-HC560 | 560 W | 182 * 91 | 6 * 12 * 2 | 21.67% | 13.28 | 42.17 | 14.06 | 50.63 | 4 mm2, Vertical: 300 mm; Horizontal: 1300 mm |
| 7M144N-HC565 | 565 W | 21.86% | 13.34 | 42.35 | 14.12 | 50.83 | |||
| 7M144N-HC570 | 570 W | 22.06% | 13.41 | 42.51 | 14.18 | 51.03 | |||
| 7M144N-HC575 | 575 W | 22.25% | 13.47 | 42.69 | 14.24 | 51.23 | |||
| 7M144N-HC580 | 580W | 22.44% | 13.53 | 42.87 | 14.30 | 51.43 | |||
| 7M144N-HC585 | 585 W | 22.64% | 13.59 | 43.05 | 14.36 | 51.63 | |||

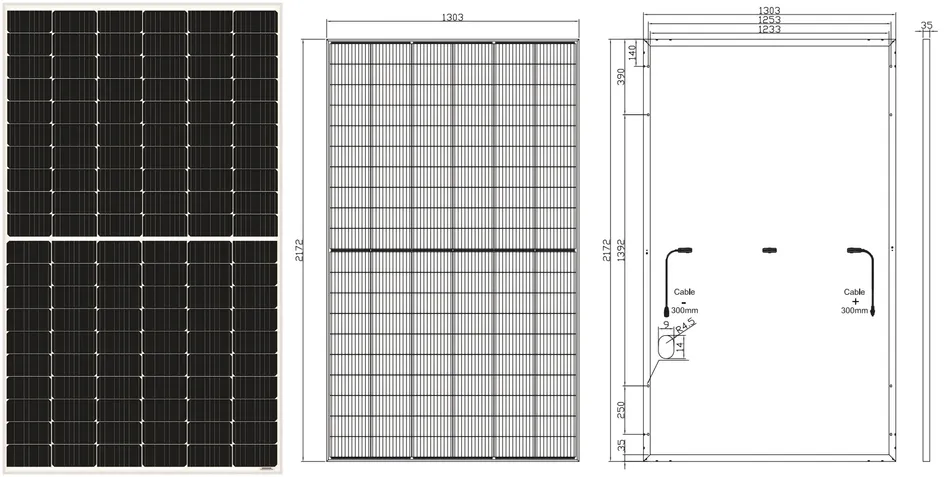

| 8M120N-HC615 | 615 W | 210 * 105 | 6 * 10 * 2 | 21.73% | 17.62 | 34.90 | 18.67 | 42.16 | 4 mm2, Vertical: 300 mm; Horizontal: 1300 mm |
| 8M120N-HC620 | 620 W | 21.91% | 17.66 | 35.11 | 18.72 | 42.35 | |||
| 8M120N-HC625 | 625 W | 22.84% | 17.70 | 35.31 | 18.77 | 42.54 | |||
| 8M120N-HC630 | 630 W | 22.26% | 17.74 | 35.51 | 18.82 | 42.73 | |||

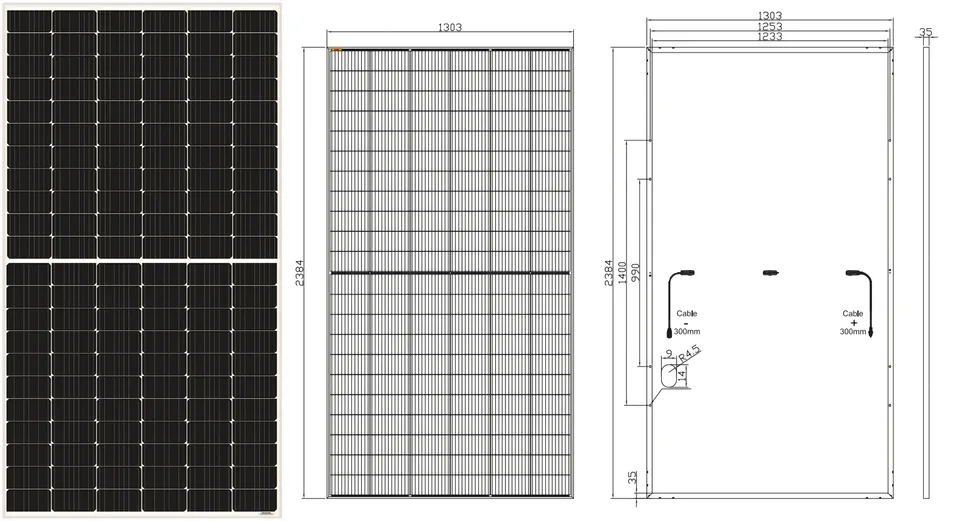

| 8M132N-HC675 | 675 W | 210 * 105 | 6 * 11 * 2 | 21.73% | 17.60 | 38.35 | 18.64 | 46.31 | 4 mm2, Vertical: 300 mm; Horizontal: 1400 mm |
| 8M132N-HC680 | 680 W | 21.89% | 17.64 | 38.55 | 18.69 | 46.50 | |||
| 8M132N-HC685 | 685W | 27.36% | 17.68 | 38.74 | 18.74 | 46.69 | |||
| 8M132N-HC690 | 690W | 22.21% | 17.72 | 38.94 | 18.79 | 46.88 | |||
| 8M132N-HC695 | 695W | 23.37% | 17.76 | 39.13 | 18.84 | 47.07 |
