| Modelo | HQ450M-96 | HQ460M-96 | HQ470M-96 | HQ480M-96 | HQ490M-96 | HQ500M-96 | HQ510M-96 |
| Potência máxima nominal a STC | 450 W | 460 W | 470 W | 480 W | 490 W | 500 W | 510 W |
| Tensão de alimentação máxima (Vmp) | 47,9 V | 48 V | 48,1 V | 48,2 V | 48,3 V | 48,4 V | 48,5 V |
| Corrente de potência máxima (Imp) | 9,4A | 9.56A | 9.77A | 9.96A | 10.015 A | 10.733A | 10.51A |
| Tensão em circuito aberto (VOC) | 58,3 V | 58,5 V | 58,7 V | 58,9V | 59,1 V | 59,3 V | 59,5V |
| Corrente de curto-circuito (ISC) | 9,60A | 9.79A | 9.98A | 10.17A | 10.63A | 10.54A | 10.72A |
| Eficiência do módulo | 17.56% | 17.95% | 18.34% | 18.73% | 19.12% | 19.51% | 19.90% |
| Tolerância de potência | 0 ~ 3% | 0 ~ 3% | 0 ~ 3% | 0 ~ 3% | 0 ~ 3% | 0 ~ 3% | 0 ~ 3% |
| STC: Radiância 1000 W/m², temperatura do módulo 25 ° c, massa de ar 1.5 | |||||||

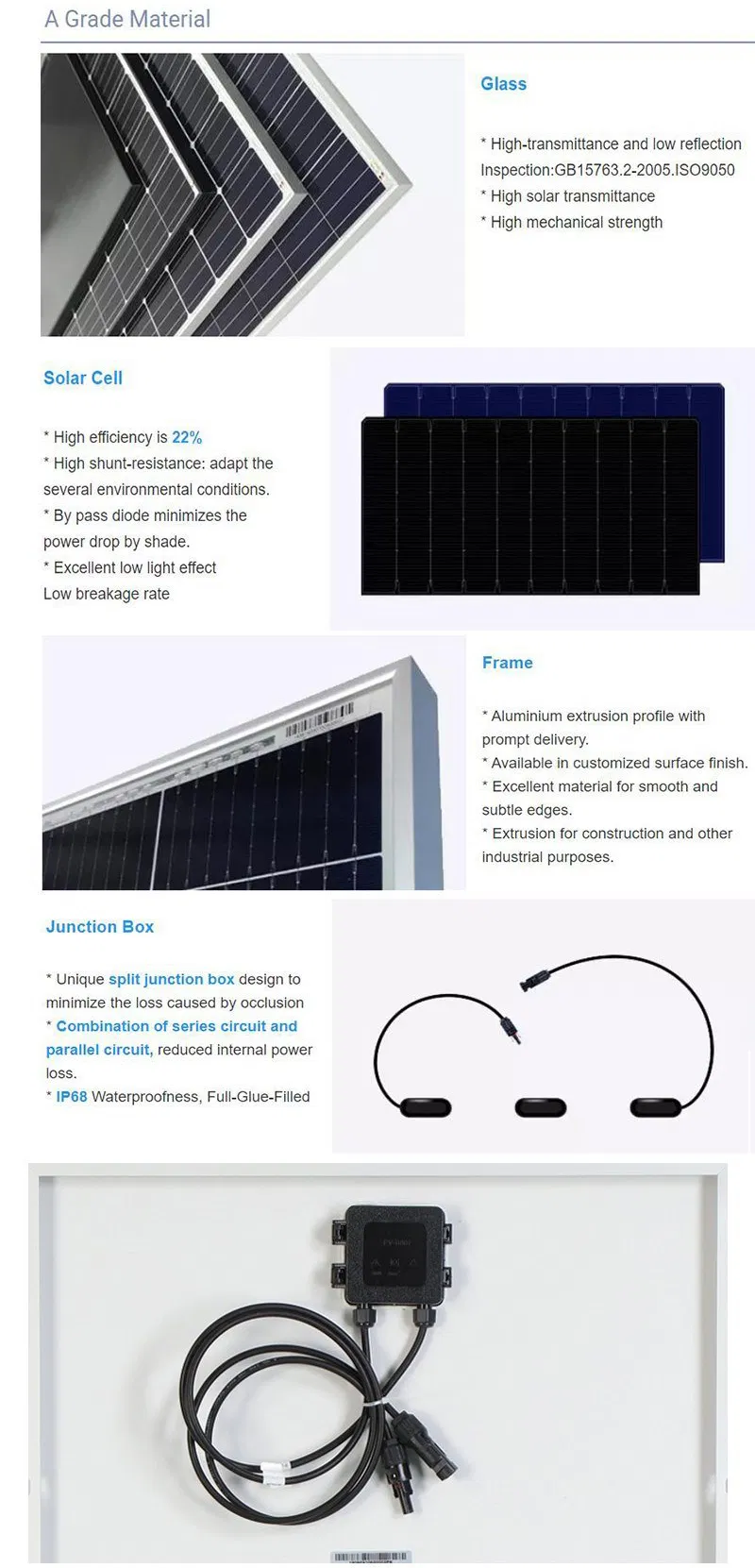

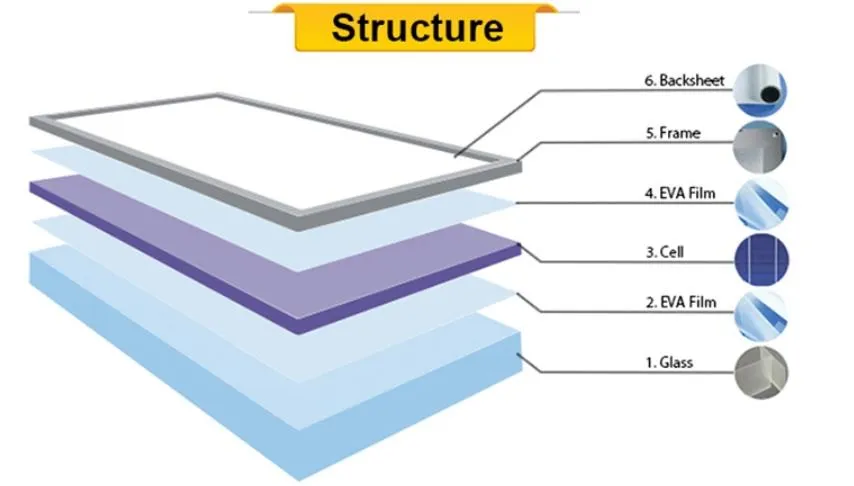

| Parâmetros mecânicos | |||||||

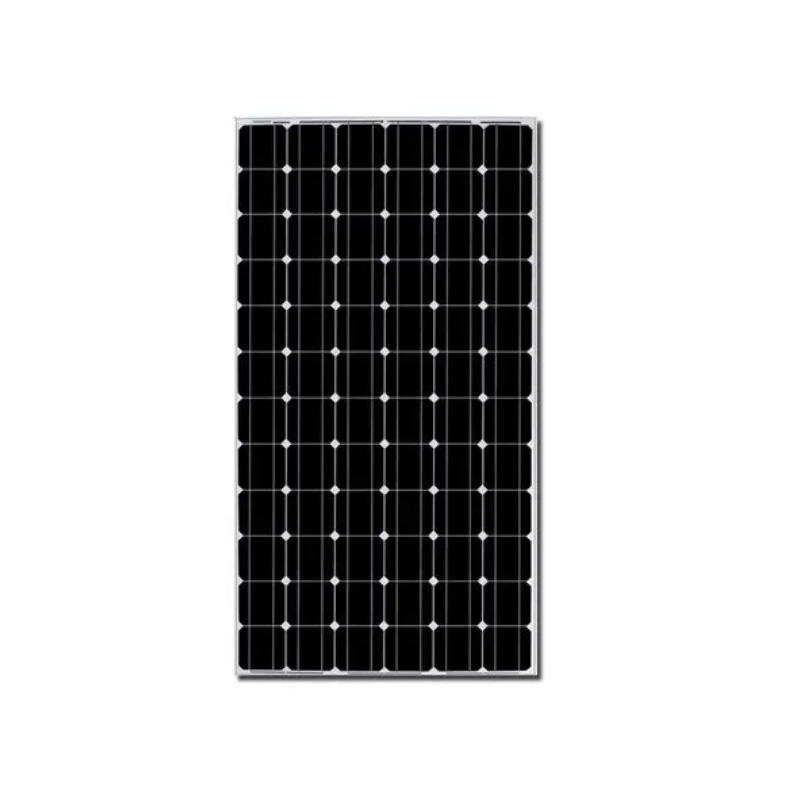

| Tipo de célula | Mono-cristalino 156x156 mm (6 polegadas) | ||||||
| N.o de células | 96 (8x12) | ||||||
| Dimensão | 1956x1310x45 mm | ||||||
| Vidro | 3,2 mm, transmissão elevada, ferro baixo, vidro temperado | ||||||
| Caixa de derivação | Classificação IP65 e IP67 | ||||||
| Cabo de saída | Tamanho da secção: 4mm², comprimento: 900 mm | ||||||
| Estrutura | Liga de alumínio anodizado | ||||||
| N.o de díodos de derivação | 6 | ||||||
| Conector | Compatível com MC4 | ||||||
| Condições de trabalho | |||||||
| Tensão máxima do sistema | CC 1000 V (IEC)/ 1500 V (IEC) | ||||||
| Temperatura de funcionamento | - 40 ° c ~ 85 ° c | ||||||
| Fusível da série máxima | 15 A | ||||||
| NOCT | 45 ± 2 ° c | ||||||
| Classe de aplicação | Classe A | ||||||
| Coeficiente de temperatura | |||||||
| Coeficiente de temperatura de Pmax | - 0.40 %/ ° c | ||||||
| Coeficiente de temperatura de COV | - 0.30 %/ ° c | ||||||
| Coeficiente de temperatura do ISC | 0.05%/ ° c | ||||||
